Mmdcomp模擬MSH302548AH-18.432MHZ-T輸出性能的IBIS模型

來源：http://www.mingdakt.cn 作者：康華爾電子 2024年05月21

Mmdcomp模擬MSH302548AH-18.432MHZ-T輸出性能的IBIS模型

Mmdcomp品牌通過提供廣泛的定時元件，在頻率控制設備市場提供了無與倫比的靈活性。Mmdcomp晶振由Abracon提供支持，該公司提供最新的技術設計支持和全球供應鏈靈活性，以解決客戶當今的獨特挑戰。

Abracon總部位于德克薩斯州奧斯汀市外，是一家值得信賴的領先和創新電子元件供應商，包括頻率控制、定時、電源、磁性、射頻和天線解決方案。Abracon服務于數據通信、運輸、工業、醫療、消費、航空航天和國防工業領域的世界級公司，通過提供無與倫比的產品解決方案、專業技術和卓越的服務來加快客戶的上市時間。

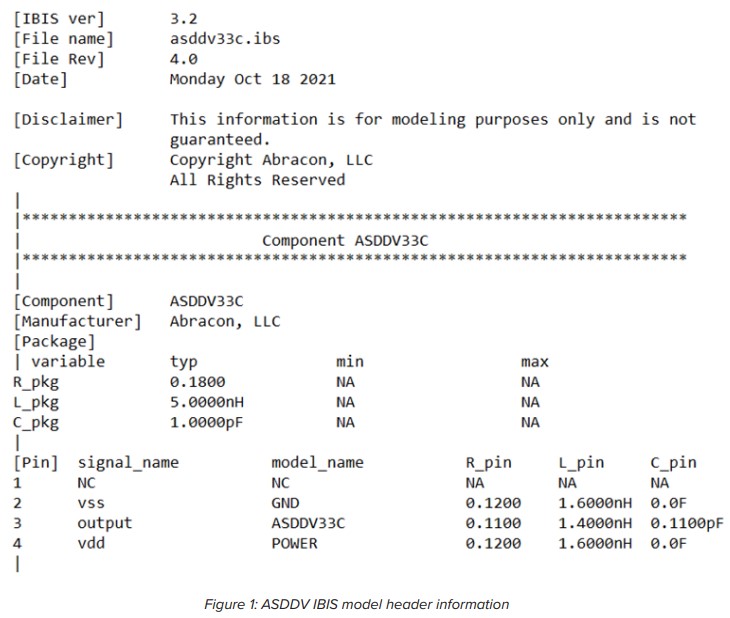

模擬石英晶體振蕩器IBIS模型是一種緊湊而安全的標準，用于模擬較大電路中的振蕩器。希望模擬振蕩器性能的系統級設計人員可以利用Abracon提供的IBIS模型簡化和加快設計過程。下面的圖1顯示了IBIS的一個示例摘錄型號，Abracon晶振ASDDV系列CMOS晶體振蕩器。

IBIS模型概述

IBIS模型表示緩沖器后的代表電路的輸入和輸出，如其余部分所見系統的一部分。為了實現這一點，IBIS模型保存行為信息，如電流與電壓和電壓與時間的關系，但不保存任何結構信息。這種保存數據的方法石英晶體振蕩器建模時的信息安全優勢，因為集成電路(IC)非常少要提取的數據。這種保存數據的方法的另一個優點是它需要較少的處理能力確定輸入/輸出動態，允許更快的模擬和分析。

輸入/輸出緩沖器信息規范

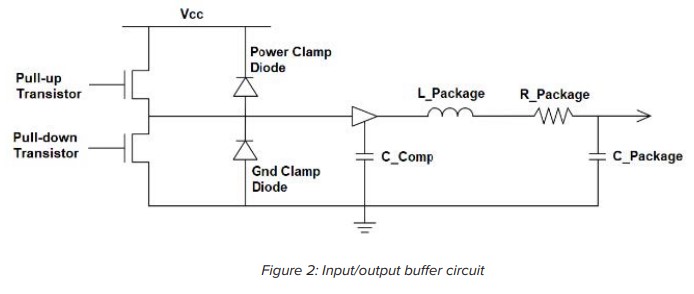

IBIS代表輸入/輸出緩沖器信息規范。因此，IBIS模型描述了模擬在輸入和輸出緩沖器之外，電路的其余部分看到的振蕩器行為。這些緩沖區將建模零件的內部元件與電路的其余部分分開，因為每個焊盤振蕩器的等效電路。圖2顯示了一個簡化的設計模型，它將內部振蕩器電路與其所在的更大系統隔離開來。

Mmdcomp模擬MSH302548AH-18.432MHZ-T輸出性能的IBIS模型

該模型使用電源和接地箝位來確保電壓保持在可接受的范圍內，相對于振蕩器Vdd和地。這也意味著等效電路可以表示為封裝電阻、電感和電容。為每個焊盤保存行為信息，以確定它將如何與電路的其余部分相互作用。這包括電流與電壓的關系如上拉、下拉、電源箝位和接地箝位信息，以及電壓與時間數據，如上升和下降波形。

隱私優勢

IBIS模型可以共享關于有源晶振行為的信息，而很少透露關于集成電路的設計與相比，IC組件和設計被識別的風險降低因為IBIS模型不保存關于IC的任何結構信息。

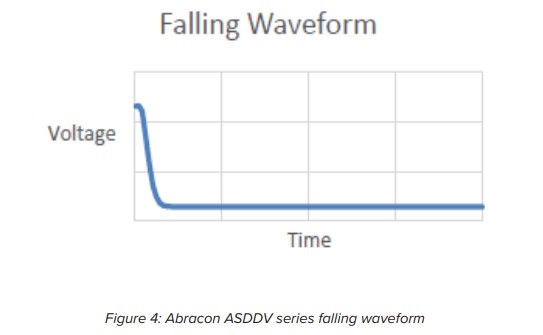

用戶可以檢查振蕩器產品結構模型的內部情況。IBIS模型，然而，是行為模型，這意味著它們記錄電流、電壓和稍后在模擬電路中重復的時間。這使得振蕩器的性能整合到一個更大的系統的設計中，而不透露振蕩器本身。表1是IBIS摘錄，顯示了Abracon石英晶振ASDDV的上升輸出波形系列CMOS振蕩器。

Mmdcomp模擬MSH302548AH-18.432MHZ-T輸出性能的IBIS模型

更快的模擬

IBIS模型允許比它們的結構模型對應物更快的模擬。基于經驗測量，IBIS模型將行為信息保存為查找表，如表1所示。這些查找表描述了振蕩器如何對電路的其余部分作出反應，例如輸入I-V關系和輸出波形(V-T)。這為軟件提供了預先測量的結果，而不是要求它用來計算復雜集成電路中元件之間的相互作用，與結構模型，而只需要一小部分處理能力。

相比之下，石英晶振，使用IBIS模型來表示晶體振蕩器可以實現更快、更安全的仿真到常見的結構模型對應物。這是有價值的，因為它允許制造商分享模擬工具讓他們的產品和設計師更自由地計算振蕩器的影響他們的設計簡單快捷。 Abracon驗證IBIS模型，以確保它們符合IBIS開放論壇標準，從而確保我們產品的模擬可靠性。在前面的例子中使用的IBIS模型(Abracon貼片晶振ASDDV系列晶體振蕩器)。

產品編碼	品牌	系列	頻率
MIH302548AH-25.000MHZ-T	Mmdcomp晶振	MIH	25 MHz
MIH302548AH-50.000MHZ-T	Mmdcomp晶振	MIH	50 MHz
MSH302548AH-4.000MHZ-T3	Mmdcomp晶振	MSH	4 MHz
MSH305048AH-48.000MHZ-T3	Mmdcomp晶振	MSH	48 MHz
MSH302548AH-50.000MHZ-T	Mmdcomp晶振	MSH	50 MHz
MSH302548AH-7.3728MHZ-T3	Mmdcomp晶振	MSH	7.3728 MHz
MIH302548AH-30.000MHZ-T	Mmdcomp晶振	MIH	30 MHz
MSH302548AH-18.432MHZ-T	進口晶振	MSH	18.432 MHz
MSH305048AH-14.7456MHZ-T3	Mmdcomp晶振	MSH	14.7456 MHz
MSH305048AH-50.000MHZ-T	Mmdcomp晶振	MSH	50 MHz
MSH302548AH-1.8432MHZ-T3	Mmdcomp晶振	MSH	1.8432 MHz
MIH302548AH-12.000MHZ-T	Mmdcomp晶振	MIH	12 MHz
MIH302548AH-18.432MHZ-T	Mmdcomp晶振	MIH	18.432 MHz
MIH302548AH-8.000MHZ-T	Mmdcomp晶振	MIH	8 MHz
MIH302548AH-40.000MHZ-T	Mmdcomp晶振	MIH	40 MHz
MIH302548AH-16.000MHZ-T	Mmdcomp晶振	MIH	16 MHz
MSH302548AH-32.000MHZ-T	Mmdcomp晶振	MSH	32 MHz
MSH302548AH-33.000MHZ-T	Mmdcomp晶振	MSH	33 MHz
MSH302548AH-27.000MHZ-T	Mmdcomp晶振	MSH	27 MHz
MSH302548AH-40.000MHZ-T	Mmdcomp晶振	MSH	40 MHz
MSH302548AH-12.000MHZ-T	Mmdcomp晶振	MSH	12 MHz
MSH302548AH-24.576MHZ-T	Mmdcomp晶振	MSH	24.576 MHz
MSH305048AH-33.3330MHZ	Mmdcomp晶振	MSH	33.333 MHz
MSH302548AH-16.384MHZ-T	Mmdcomp晶振	MSH	16.384 MHz
MSH302548AH-10.000MHZ-T	Mmdcomp晶振	MSH	10 MHz
MSH302548AH-30.000MHZ-T	Mmdcomp晶振	MSH	30 MHz
MSH302548AH-20.000MHZ-T	Mmdcomp晶振	MSH	20 MHz
MSH302548AH-8.000MHZ-T	Mmdcomp晶振	MSH	8 MHz
MSH305048AH-20.000MHZ-T	Mmdcomp晶振	MSH	20 MHz
MSH305048AH-24.000MHZ-T	Mmdcomp晶振	MSH	24 MHz
MSH302548AH-33.333MHZ-T	Mmdcomp晶振	MSH	33.333 MHz
MSH302548AH-24.000MHZ-T	Mmdcomp晶振	MSH	24 MHz
MSH302548AH-3.6864MHZ-T	Mmdcomp晶振	MSH	3.6864 MHz
MSH305048AH-8.000MHZ-T	Mmdcomp晶振	MSH	8 MHz
