首頁歐美晶振ECS晶振,ECS-240-8-47-JTN-TR振動子,ECX-1247貼片晶振

ECS晶振,ECS-240-8-47-JTN-TR振動子,ECX-1247貼片晶振

編號：17442823
頻率：24MHz

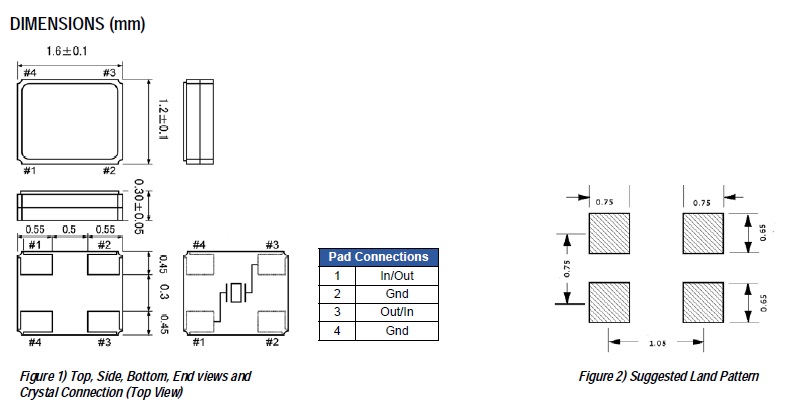

尺寸：1.6*1.2*0.3mm

貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振...

　　ECS晶振,ECS-240-8-47-JTN-TR振動子,ECX-1247貼片晶振.普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.

　　石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求,1612mm貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高.對于晶振的條片,長邊為X軸,短邊為Z軸,面為Y軸.

　　ECSInc晶振有大約100家聯合銷售辦事處和遍布全球15個國家的合作伙伴.我們有世界級的市場營銷、銷售、分銷、工程和客戶服務團隊,他們每天都參與一個全球性的技術網絡,他們的焦點僅僅是為客戶提供最好的解決方案,讓用戶能夠使用具備合適晶振精度的晶振產品.

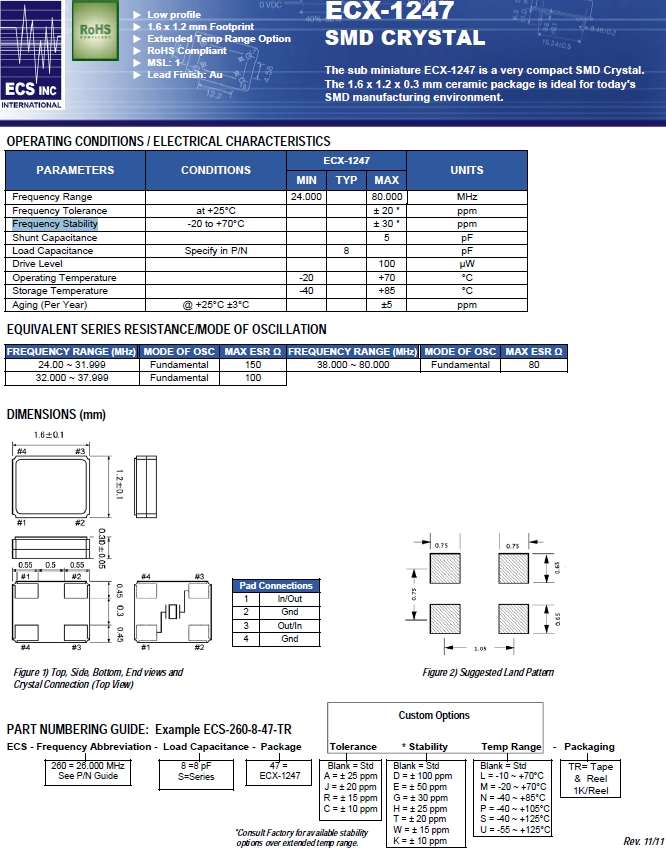

ECS晶振	單位	ECX-1247晶振	石英晶振基本條件
標準頻率	f_nom	24~80MHz	標準頻率
儲存溫度	T_stg	-30°C～+85°C	裸存
工作溫度	T_use	-20°C～+70°C	標準溫度
激勵功率	DL	100μW Max.	推薦:100μW ～ 300μW
頻率公差	f_— l	±20ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.mingdakt.cn/
頻率溫度特征	f_tem	±20× 10^-6 /-30°C～+85°C	超出標準的規格請聯系我們.
負載電容	CL	8pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-10°C— +60°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

噪音

　　在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功1612mm石英晶體諧振器能失常或擊穿的閉門或雜散現象.

電源線路

　　電源的線路阻抗應盡可能低.

輸出負載

　　建議將輸出負載安裝在盡可能靠近石英振蕩器的地方(在20mm范圍之間).

未用輸入終端的處理

　　未用針腳可能會引起噪聲響應,從而導致石英晶振非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.

熱影響

　　重復的溫度巨大變化可能會降低受損害的無源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

　　進口晶振的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

　　不建議從中間電位和/或極快速通電,否則會導致進口晶振無法產生振蕩和/或非正常工作.

　　伊西斯晶振公司嚴格遵守國家有關工程建設法律、法規,不斷提高員工的質量意識和能力,履行合約、信守承諾,堅持開拓創新,不斷提升企業的施工技術素質和質量管理水平,以科學學嚴密的施工管理和真誠的服務讓業主高度滿意.

　　嚴格遵守國家職業安全健康法律、法規,培養員工的安全意識和能力,持續改進職業安全健康管理績效,預先采取安全措施,消除或降低危險,優先選用安全系數高的材料、設備及工藝,提高事故預防水平,創造良好的工作環境,保障員工的身心健康.

　　在生產石英晶體諧振器的同時減少能源消耗,開展資源節約、資源回收和適當?shù)幕瘜W管理工廠和辦公室,導致全球變暖的預防和循環型社會的建立.

　　創造并提供專研了“省、小、精”的32.768K鐘表晶振,溫補晶振,石英晶振,有源晶振,壓控振蕩器等水晶元器件及其關聯產品；并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動.
